監控系統
安杰提供BA接口、實時監控系統、物聯網檢測系統三種類型,實時監控電梯運行狀態,保證電梯安全運行。
BA接口
圖一 垂梯BA

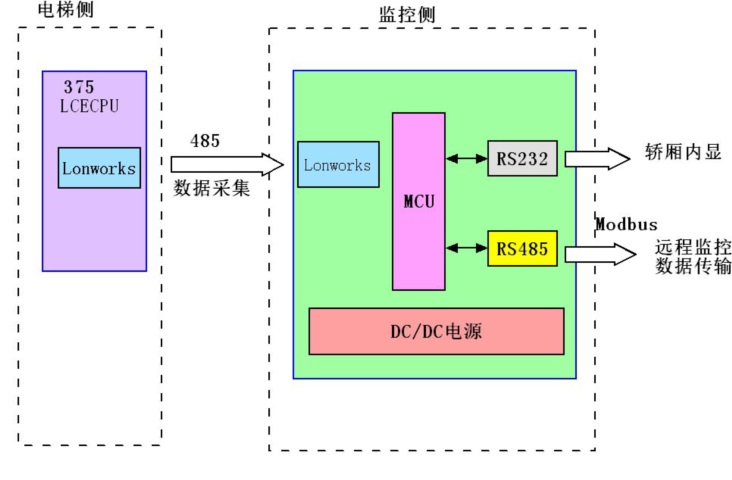

說明:如圖一所示,為BA-Z電梯監控?cái)?shù)據采集功能框圖,BA-Z監控板依據Lonworks協議獲取電梯運行數據及故障信息,后通過RS485 Modbus RTU協議將數據輸出給監控平臺。
圖二 扶梯BA
說明:如圖二所示,為BA-F電梯監控?cái)?shù)據采集功能框圖,BA-F監控板依據Lonworks協議獲取電梯運行數據及故障信息,后通過RS485 Modbus RTU協議將數據輸出給監控平臺。
實時監控系統

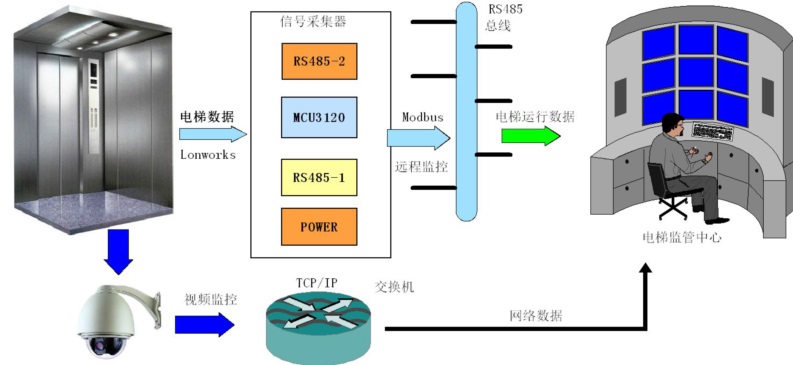

說明:電梯實時監控系統主要由以下部分組成:電扶梯數據采集器、網絡視頻攝像頭、交換機、RS485集線器、不間斷電源、中繼器、監控平臺(服務器)、實時監控軟件等。電梯數據采集器通過電梯信號輸出接口采集電梯運行數據,并依據標準的Modbus RTU協議連接到RS485總線上,實時傳輸電梯運行數據到監控平臺。

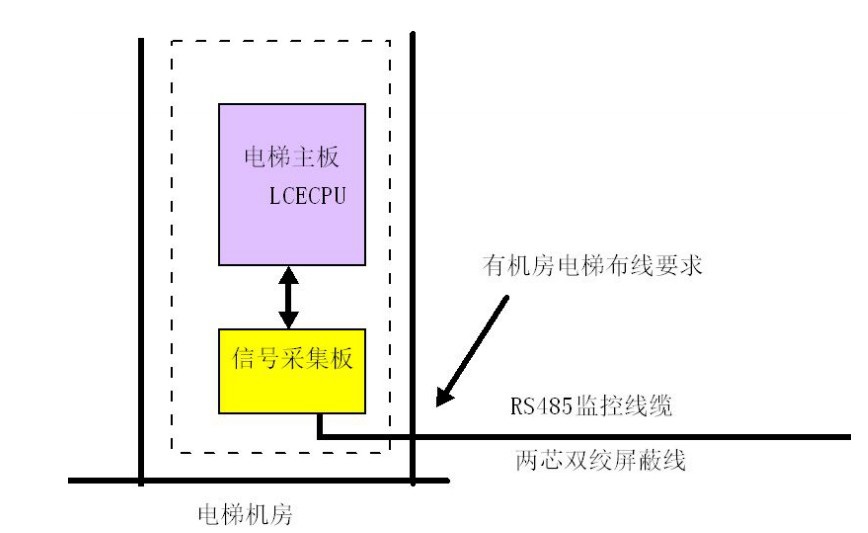

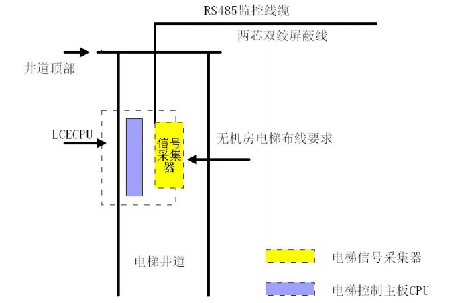

電梯和扶梯機房監控中心的布線要求:
1)電纜名稱:2芯雙絞屏蔽電纜
2)電纜型號:銅芯2x0.75雙絞屏蔽電纜
3)走線方式:按總線的標準進行走線,每條總線最多連接8臺電梯(或扶梯)
4)電纜長度:從最遠的電梯(或扶梯)機房到監控中心的最大長度不超過1200米
物聯網監控系統

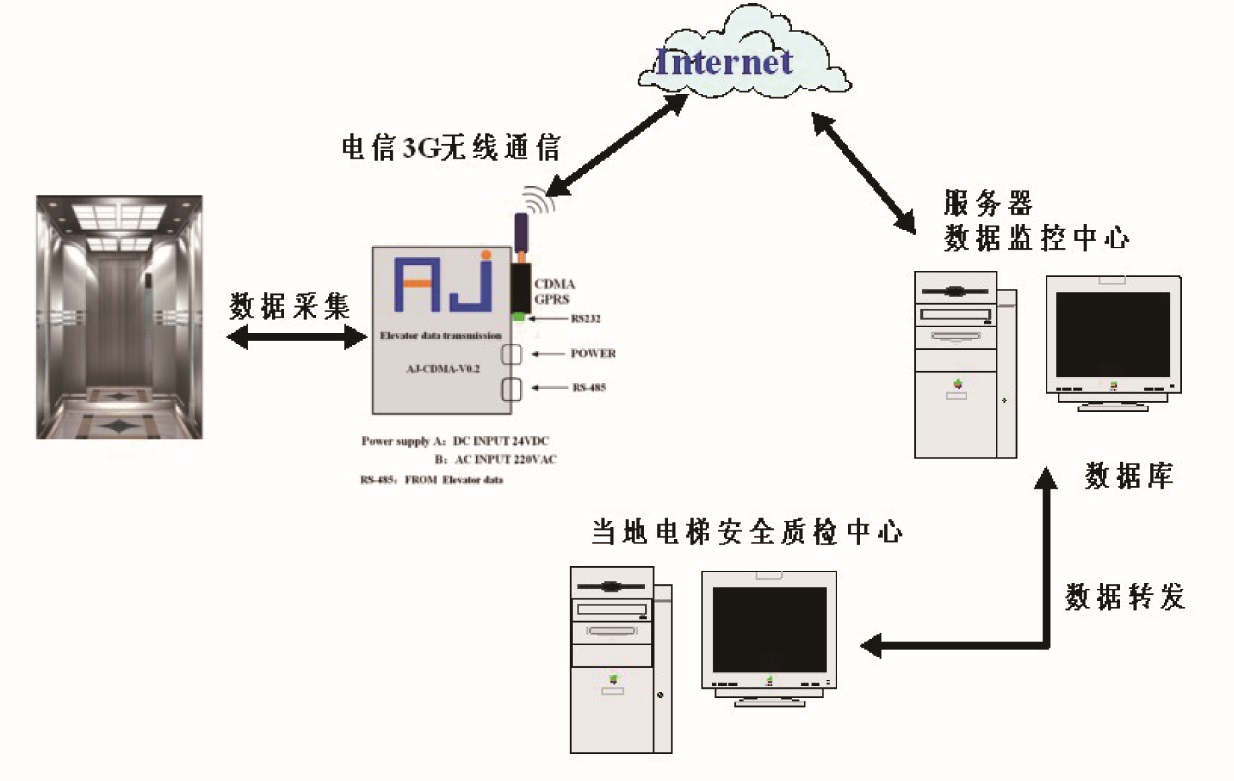

物聯網監控系統通過特制的感應器,采集電梯運行相關數據,通過微處理器進行非常態數據分析,經由3G、GPRS、以太網絡或者RS485等方式進行數據傳輸,由服務器進行綜合處理,實現電梯故障報警、困人救援、日常管理、質量評估、隱患防范、多媒體傳輸?shù)裙δ艿木C合性電梯管理平臺。
